제품명 GI_S25 controller(중앙통제 제어함 B) - LCD 미포함
주요기능 중앙관제시스템/ 대기전력 차단/과전류 제어/과온도 제어/연기감지 제어/누전감지 제어(기본형대체용가능)
제조사 건인디자인
제조국 대한민국
무 게 2.8kg
제품사이즈 295x195x80 m/m
제품문의처 02-545-5460
옵션사항 기타 자세한 사항은 전화로 문의 해 주시거나 홈페이지 참조해 주시기 바랍니다.
비고 - LCD 미포함 - (가격 : \\\\\\\\\\\\\\\\ 기본형과 동일) - 통제형B형 주문후(LCD 터치스크린 필요시) -별도LCD만 주문가능 **** 참고사항 *** 기본형 재고부족시 제어함B으로 출고됩니다


   ※ 네트워크 구성시 반드시 공유기가 필요합니다.



       별도 구매하셔야 합니다. 필요시 저희에게 요청하셔도 됩니다.





공유기 (iptime제품)



GI_S25 Controller                  (LCD모니터 미포함)

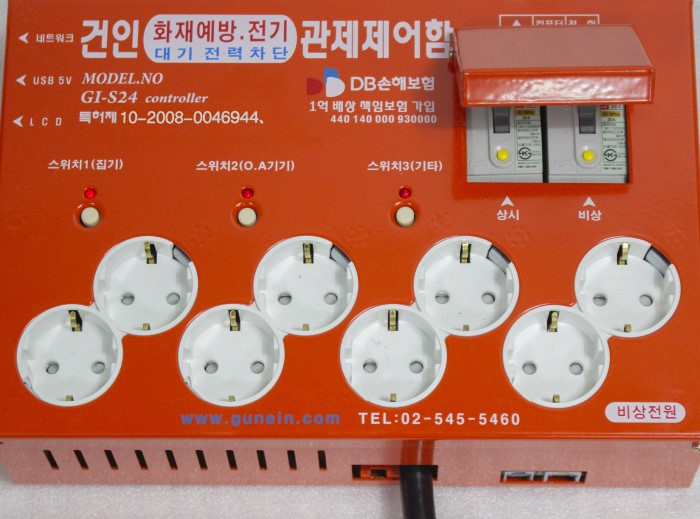

1) 제어함 전체 사진




2) 사용설명서

   가) 좌측 누전차단기 : 제어함에 전원 공급.
   나) 우측 누전차단기 : 비상전원(맨 우측 콘센트)에 전원공급
   다) 전원이 입력되면 순차적으로 콘센트에 전원이 들어 옵니다.
   라) OVER LOAD가 발생하면 전원이 차단됩니다.
   마) 전원이 입력되면 기억된 콘센트에만 순차적으로 전원이 들어옵니다

       예) 전기가 갑자기 끊겼거나 off 할 시  각 콘센트의 on, off 상태를 기억

           하였다가 기억된 상태 대로 복원됩니다.

   바) 전화 콘넥트 짹 1개와 인터넷 랜선 짹 1개씩 제어함 우측 상단과

        하단에 있습니다

   사) 개별적으로 콘센트 전원을 ON-OFF 시 SW1~SW3 하얀색 버튼을 토글합니다



4) OVER LOAD

  가) 제어함 전체 전류값이 18A 초과할 시 차단
  나) 설정한 대기 전류값 이상으로 30초간 흐를 경우 차단
  다) 제어함 온도가 65 °C를 초과할 시 차단
  라) 1~3번 콘센트 15A 초과할 시 각 각 차단
5) 참고 사항

   팜플렛 자료실에 있으니 참조하시면 도움 되십니다.



6) 제어함 좌측 상단부 짹 설명

가) 네트워크 : 제어함의 전기적 data를 전기실 서버 컴퓨터에 전송하기 위한 랜 짹
나) LCD : 제어함의 전기적 data를 LCD화면에 보여 주기 위한 연결 짹
다) INPUT : 제어함 성능을 업그레이드 하기 위한 짹 (제조회사 전용)
라) USB전원 5V : 스마트폰 5V 전원 공급용 짹



7) 네트워크 연결 방법
   상시 팝업창의 내트워크 연결방법 참조   중앙관제시스템/대기전력 차단/과전류 제어/과온도 제어/연기감지 제어/누전감지 제어/전력사용량(월,년단위)/


8) 진공청소기와 같은 유도성 부하의 초기 과전류를 인공지능으로 판단하여 과전류

    로 차단되지 않게 설계되어 있습니다..


9) 전년도 금년도 월별 전기사용량이 저장되어 있습니다.
